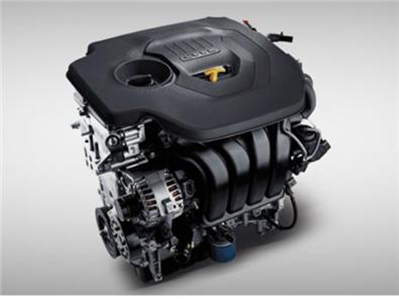

내연기관 자동차의 심장, 엔진 이야기
자동차를 움직이는 데는 엔진(engine)의 역할이 큽니다. 엔진으로 연료가 주입되면 연료는 엔진 안에서 폭발하면서 순식간에 연소됩니다. 폭발하는 힘으로 피스톤을 밀어내고 피스톤과 연결된 축이 회전하면서 축과 연결된 바퀴에 힘이 전달되어 자동차가 움직입니다. 지금부터 엔진의 구성요소부터 엔진의 구동원리, 실린더를 배열하는 구조에 따라 다양한 엔진 종류에 대해 알아보겠습니다.
엔진의 구성요소
실린더(cylinder)는 피스톤의 상하 또는 좌우 왕복운동으로 혼합기체가 들어오고 빠져나가며 압축과 폭발이 일어나는 빈 원통형 공간입니다. 실린더가 들어갈 자리의 쇳덩어리 부품을 실린더 블록이라고 합니다. 밸브(valve)는 실린더 위에서 열고 닫히며 혼합기를 흡입하거나 폭발한 뒤 남은 배기가스의 배출을 조절하고 폭발 과정 중 실린더의 밀폐를 유지합니다. 흡기밸브는 혼합기의 유입을 조절하고, 배기밸브는 배기가스의 배출을 조절합니다. 피스톤(piston)은 실린더 안에서 왕복 직선운동을 하면서, 실린더 안에서 생긴 혼합기의 폭발력을 크랭크샤프트(crankshaft)로 전달합니다. 받은 힘으로 회전하는 크랭크샤프트가 전달하는 힘을 다시 실린더로 이어 압력을 가합니다. 크랭크샤프트는 피스톤의 왕복 직선운동을 회전운동으로 바꾸는 축입니다. 회전축에 수평으로 엇갈린 축 여러 개를 묶어놓은 것이며, 커넥팅 로드의 움직임은 크랭크샤프트의 회전축 중심과 엇갈린 축 중심의 거리만큼으로 제한됩니다. 실린더 개수에 따라 회전축 중심을 기준으로 한 엇갈린 축의 배치각도가 다릅니다. 커넥팅로드(connecting rod)는 피스톤과 크랭크샤프트를 연결하는 막대입니다. 길이가 고정되어 있기 때문에 피스톤과 크랭크샤프트 사이에 힘을 전달하며 두 부품 사이의 움직임을 구속하는 역할도 합니다.
이 밖에 엔진이 회전할 때 발생하는 마찰력에 의한 동력의 손실을 줄이기 위해 엔진에 윤활유를 공급하는 윤활장치와 엔진에 발생한 열을 흡수해 엔진 온도를 일정하게 유지시켜 주는 냉각장치가 있습니다.
엔진의 작동 원리
엔진의 작동 방식을 알아보기 전에 ‘행정’이라는 것을 알아야 합니다. 피스톤이 한 번 올라가거나 내려가는 것을 ‘1행정’이라고 합니다. 가장 대표적인 방식은 4행정 방식이며, 2행정, 5행정, 6행정 방식도 있습니다. 예를 들어 2행정 방식은 피스톤이 한 번 왕복하는 동안 즉, 2행정하는 동안 한 주기가 끝납니다. 4행정 방식은 흡입, 압축, 폭발, 배기를 반복합니다.
내연기관 자동차 엔진의 4행정 사이클
1. 흡입
두 밸브가 닫혀 있고 피스톤이 가장 위에 있는 상태에서 시작합니다. 피스톤이 아래로 내려가면서 흡입밸브가 열려 혼합기체가 실린더 안으로 주입됩니다. 그리고 피스톤이 아래로 내려가면서 흡입밸브가 닫히고 흡입이 끝납니다.
2. 압축
플라이휠의 회전운동으로 피스톤이 다시 위로 올라가면서 주입된 혼합기체를 압축합니다. 압축된 혼합기체는 부피가 줄어들며 밀도가 높아져 폭발력이 강해집니다.
3. 폭발
피스톤이 맨 위에서 불꽃방전을 일으켜 밀도가 높아진 혼합기체가 순간적으로 연소됩니다. 연소되면서 생기는 폭발로 피스톤을 밀어 내립니다. 여기서 연소 기체의 열에너지가 플라이휠의 회전운동 에너지로 바뀝니다. 피스톤이 아래로 내려가는 동안 실린더 안에는 배기가스가 남습니다.
4. 배기
플라이휠의 회전운동에 따라 아래로 내려간 피스톤이 다시 올라올 때 배기밸브가 열리면서 연소기체를 밖으로 내보냅니다. 피스톤이 맨 위로 올라갔을 때 배기밸브가 닫히고 흡기밸브가 열리면서 흡입 과정이 다시 시작됩니다.
간단하게 말하자면 엔진의 실린더에 연료를 흡입하여 폭발시킨 힘으로 피스톤을 밀어내고 밀려난 피스톤이 축을 회전시켜 그 힘이 바퀴에 전달되어 자동차가 움직이는 것입니다
